Domov / Produkt / Potrubné čerpadlo / IHG-F vertikálne fluór lemované plynovodné čerpadlo

IHG-F vertikálne fluór lemované plynovodné čerpadlo Výrobcovia

Zobraziť výrobky Kontaktujte nás
  • IHG-F vertikálne fluór lemované plynovodné čerpadlo
Potrubné čerpadlo

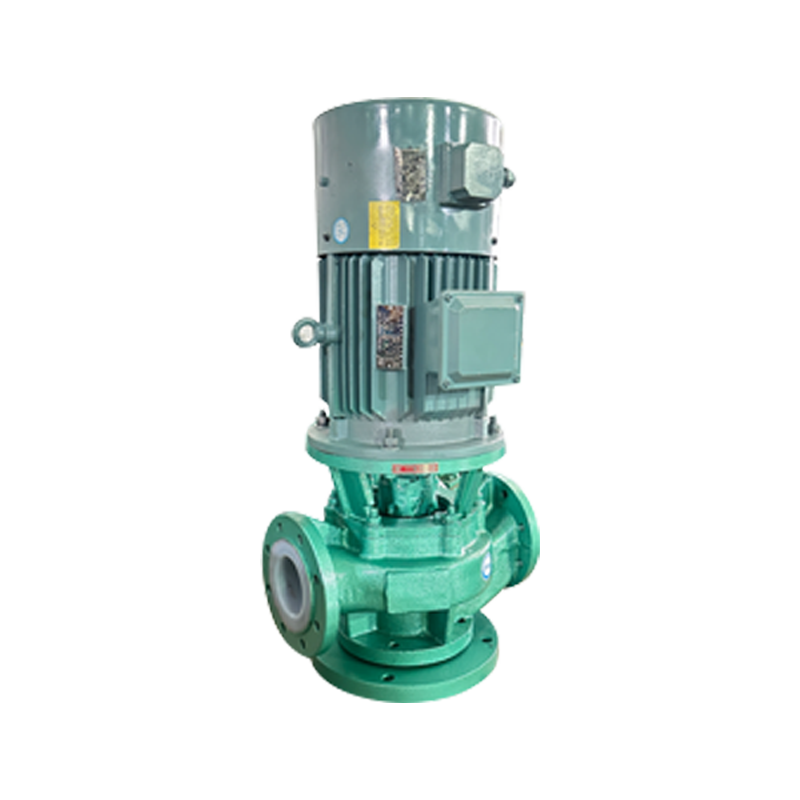

IHG-F vertikálne fluór lemované plynovodné čerpadlo

Použiteľná teplota: -20 ° C ~ 150 ° C

Potrubné čerpadlo potiahnuté fluórmi IHG-F je zvislá štruktúra s rovnakým priemerom vstupu a výstupom a je umiestnená na rovnakom strednom vedení. Oprnutie je priamo spojené s hriadeľom motora, má vysokú účinnosť, úsporu energie a nízky hluk a môže účinne vyvážiť radiálne a axiálne zaťaženie generované prevádzkou čerpadla; Tesnenie hriadeľa je vyrobené z pokročilého vonkajšieho vlnového mechanického tesnenia, prsteň je vyrobený z hlinitého keramiky a pohybujúci sa kruh je vyrobený z plfózneho materiálu PTFE (špeciálne vybavený inými materiálmi podľa špeciálnych pracovných podmienok používateľov), ktorý je odolný voči opotrebeniu a má dobrý tesniaci výkon, ktorý účinne zvyšuje službu v oblasti mechanickej pečate; Jednoduchá štruktúra, ľahká údržba, malá stopa, pri oprave a výmene obežného kolesa, tesnení a iných častí nosenia, nie je potrebné odstraňovať potrubie. Tento produkt sa široko používa v ropnom, chemickom priemysle, metalurgii, elektrickej energii, papieri, desulfurizácii plynov, odstraňovaní prachu, potravinovým farmaceutickým syntetickým vlákninou a ďalším odvetviam.

+ Kontaktujte nás + Stiahnutie katalógu

Opis produktu

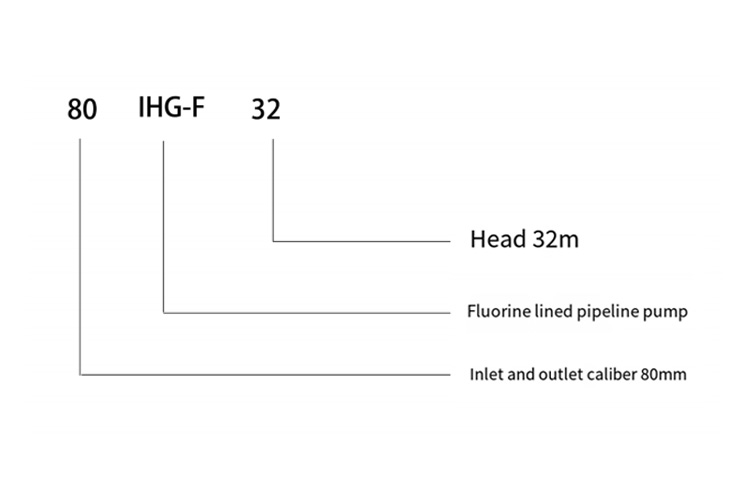

IHG-F štruktúra a materiál a model Sense

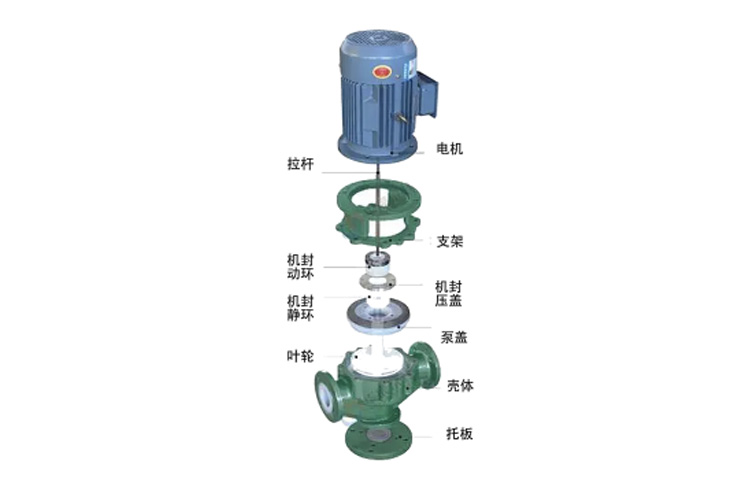

Štruktúra a materiál

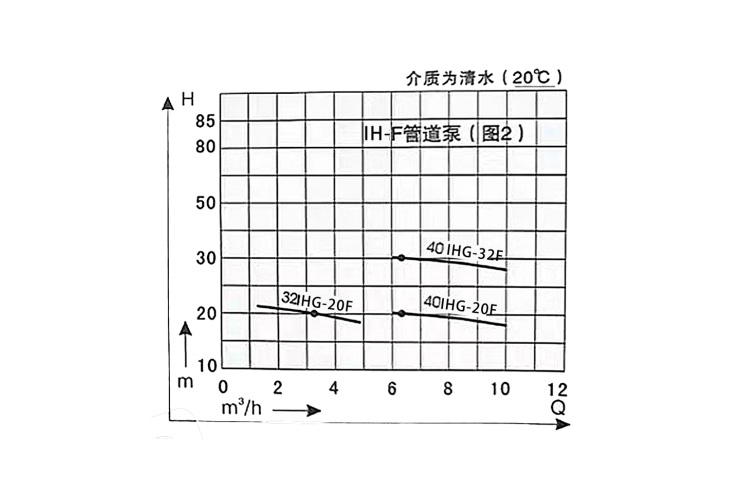

(n = 2900R/min) Performance Curve Schegram

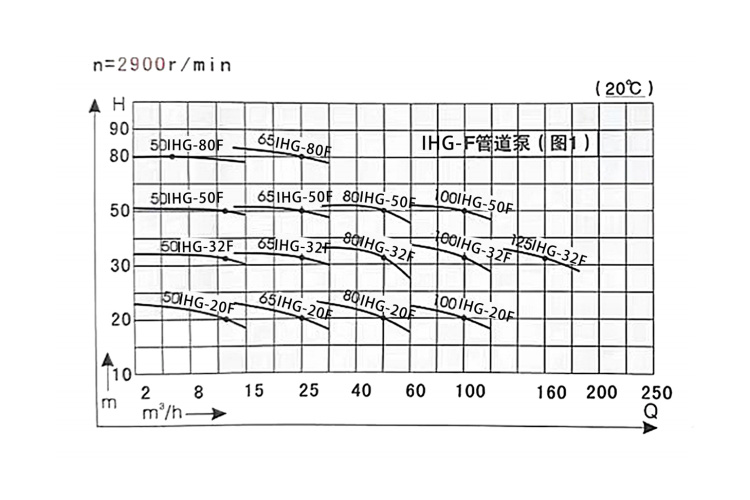

(n = 2900R/min) Performance Curve Schegram

Model a technický dátum

Model Pretekať
(m³/h) 		Čepeľ
(m) 		η
(%) 		Kavitácia
m 		Výstup X
mm 		Moc
(kw) 		Váha
(kg)
32IHG-20F 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40ihg-32f 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50IHG-32F 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50IHG-50F 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50IHG-80F 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65ihg-20f 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65ihg-32f 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65ihg-50f 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65ihg-80f 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80ihg-20f 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80ihg-32f 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80ihg-50f 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100ihg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100ihg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

Inštalácia/príruba

Model Vzhľad a montážny rozmer Vstupná príruba Veľkosť výstupu
H h L f W Tón A n-φd C e n-φd a b C e n-φd
32IHG-20F 545 125 320 20 130 80 230 4-φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40ihg-32f 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50IHG-50F 755 150 424 25 160 100 280 4-φ20 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65ihg-20f 695 155 340 25 160 100 240 65 21 8-m16 185 145 65 21 8-m16
65ihg-32f 725 155 380 25 160 100 240 65 21 185 145 65 21
65ihg-50f 870 160 420 25 160 100 240 65 23 185 145 65 23
65ihg-80f 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80ihg-20f 735 170 420 25 160 100 260 80 23 200 160 80 23
80ihg-32f 930 170 440 25 160 100 260 80 23 200 160 80 23
80ihg-50f 945 175 460 25 160 100 260 80 23 200 160 80 23
100ihg-20f 950 185 440 25 195 140 300 4-φ25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Pochopte podrobné parametre produktu
